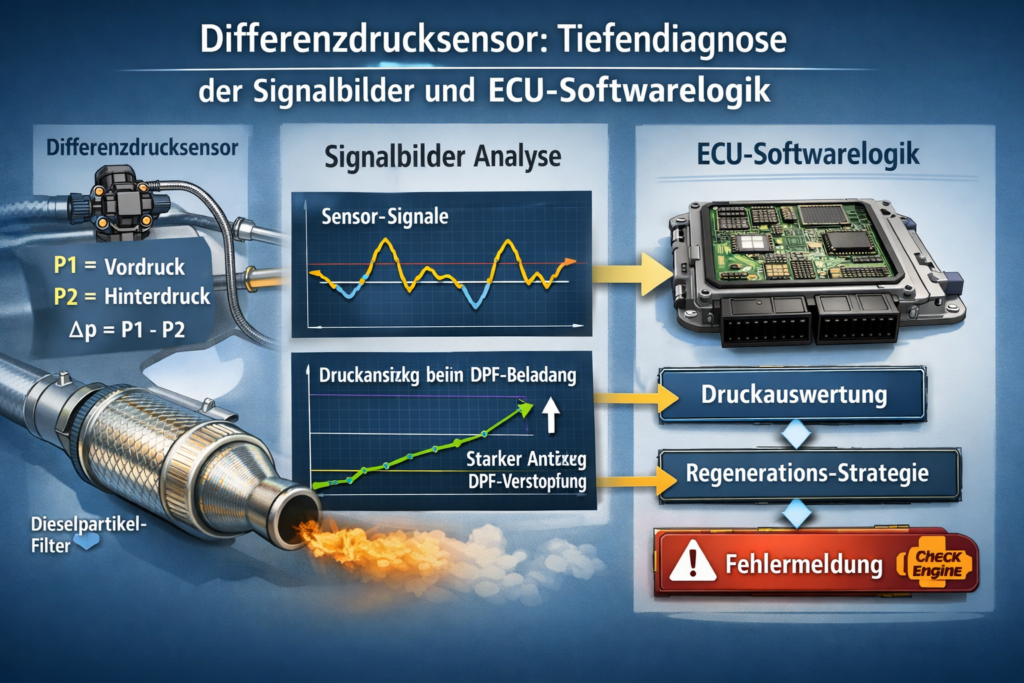

In der modernen Fahrzeugdiagnose im Jahr 2026 reicht ein einfacher Bauteiltausch oft nicht aus. Wenn die Diagnose „Differenzdrucksensor prüfen“ im Raum steht, fokussieren wir uns in diesem Guide primär auf die elektronische Signalkette. Während mechanische Defekte oft offensichtlich sind, verbergen sich die tückischsten Fehler in der Signalverarbeitung zwischen dem Piezokristall und dem Motorsteuergerät. Wir zeigen Ihnen, wie Sie mittels Oszilloskop und Software-Analyse tiefer in die Materie eintauchen.
Die Mikro-Elektronik: Aufbau einer Wheatstone-Brücke im Abgasstrom
Um die Signale eines Differenzdrucksensors korrekt interpretieren zu können, muss man seinen inneren Aufbau verstehen. Das Herzstück ist eine Silizium-Membran, auf die im Diffusionsverfahren Dehnungsmessstreifen aufgebracht wurden. Diese sind elektrisch als Wheatstone-Messbrücke verschaltet. Sobald sich die Membran durch den Abgasdruck verformt, ändern sich die Widerstandswerte im Milliohm-Bereich.
Ein interner ASIC (Application-Specific Integrated Circuit) verstärkt diese winzigen Spannungsänderungen und bereitet sie für das Steuergerät auf. Die Herausforderung: Da das Bauteil direkt am Abgasstrang sitzt, ist die Elektronik massiven thermischen Drift-Effekten ausgesetzt. Ein hochwertiger Sensor kompensiert diese Temperaturunterschiede intern, bevor das Signal den Stecker verlässt. Wenn wir den Differenzdrucksensor prüfen, analysieren wir oft unbewusst die Qualität dieser internen Kompensation. Ein Versagen dieser Mikro-Elektronik führt oft zu sporadischen Fehlern, die erst bei betriebswarmem Motor auftreten.
Software-Logik: Wie das Steuergerät den Druck „denkt“
Das Motorsteuergerät sieht keinen „Druck“ in mbar, es sieht eine Spannung oder ein digitales Protokoll. Hinter dem Eingangspin liegt ein komplexes mathematisches Modell, das permanent Plausibilitätsprüfungen durchführt.
Der Plausibilitäts-Check (Key-On, Engine-Off)
Jedes Mal, wenn die Zündung eingeschaltet wird, führt das ECU einen automatischen Nullpunkt-Abgleich durch. Da der Motor steht, muss der Druck vor und nach dem DPF identisch mit dem atmosphärischen Umgebungsdruck sein. Weicht die Signalspannung hier um mehr als einen definierten Schwellenwert (meist 5-10 mbar) ab, wird sofort der Fehler P0471 (Range/Performance) gesetzt. Dies ist oft kein mechanisches Problem, sondern ein elektronischer Drift im Sensor-ASIC oder ein Problem in der Referenzspannung.
Das Rußmassen-Rechenmodell
Die ECU nutzt das Signal des Differenzdrucksensors nicht isoliert. Es wird mit der Luftmasse (LMM) und der Abgastemperatur korreliert. Die Software berechnet den Strömungswiderstand. Ein kritischer Aspekt bei der Signalanalyse ist die Dynamik: Steigt der Druck bei einer Beschleunigungsphase zu langsam an, erkennt die Software eine „Dämpfung“ und geht von einem manipulierten oder defekten System aus. Auch hier ist die elektronische Signalgeschwindigkeit entscheidend.
Oszilloskop-Diagnose: Signalbilder richtig interpretieren
Während der Diagnosetester oft nur gemittelte Werte (Dämpfung durch die Software) zeigt, offenbart das Oszilloskop die volle Wahrheit über den Zustand der Elektronik. Schließen Sie das Oszilloskop direkt an die Signalleitung und die Sensormasse an.
Analyse der Signalstabilität und Rauschen
Ein gesundes Signal sollte im Leerlauf eine fast glatte Linie mit minimaler, hochfrequenter Welligkeit zeigen. Sehen Sie stattdessen unregelmäßige „Spikes“ oder ein massives Signalrauschen, liegt oft ein Problem mit der 5V-Referenzspannung oder einer unzureichenden Masseverbindung vor. Solche elektronischen Störungen führen dazu, dass das Steuergerät falsche Rußmassen berechnet, was zu unnötig häufigen Regenerationen und damit zu erhöhtem Verschleiß des Partikelfilters führt.
Die Dynamik-Prüfung unter Last
Führen Sie einen abrupten Gasstoß durch. Die Spannungskurve muss dem Ladedruckaufbau fast verzögerungsfrei folgen. Ein „Zittern“ in der ansteigenden Flanke deutet auf einen beginnenden internen Defekt der Piezo-Elemente hin. Besonders wichtig: Prüfen Sie das Signal beim Abtouren. Hier darf die Spannung nicht unter den zuvor ermittelten Nullpunkt fallen (Unterschwingen), da dies die Software-Logik des ECU sofort in einen unplausiblen Fehlerzustand versetzt.
Digitale Protokolle: Der Einzug von SENT im Jahr 2026
In modernen Fahrzeugen finden wir immer seltener analoge 0-5V Signale. Das SENT-Protokoll (Single Edge Nibble Transmission) hat sich zum Standard entwickelt. Wenn Sie einen solchen Differenzdrucksensor prüfen, hilft ein einfaches Multimeter nicht mehr weiter. Das Signal besteht aus einer Reihe von Pulsen, bei denen die Information in der Zeitdauer zwischen den fallenden Flanken kodiert ist.
Die Vorteile für die Diagnose 2026 sind enorm: Das SENT-Protokoll überträgt neben dem Druckwert auch Status-Daten und Fehlermeldungen direkt aus dem Sensor-Chip. Wenn das Oszilloskop ein unregelmäßiges Puls-Pausen-Verhältnis zeigt, können wir sicher sein, dass der Sensor-ASIC selbst ein internes Problem erkannt hat, noch bevor das Steuergerät den Fehler als klassischen P-Code ausgibt. Dies ermöglicht eine extrem präzise Diagnose.
Ursachen-Wirkungs-Analyse bei elektrischen Defekten
Warum fallen Differenzdrucksensoren rein elektronisch aus? Es sind drei Hauptursachen zu nennen:
- Elektrochemische Migration: Kondenswasser kriecht durch Kapillareffekte an den Pins entlang ins Innere. Dort entstehen unter Spannung kleinste Leiterbrücken (Dendriten), die den Spannungsverlauf massiv verfälschen.
- Masseversatz: Wenn die Karosseriemasse korrodiert ist, verschiebt sich das Bezugspotenzial. Der Sensor liefert zwar ein sauberes Signal, aber für das Steuergerät „sieht“ es nach einem permanent zu hohen Druck aus – ein klassischer Fall für eine Fehldiagnose „DPF voll“.
- Induktive Einstreuungen: Schlecht geschirmte Kabelbäume in der Nähe von Zündspulen oder Injektoren können Störsignale in die DDS-Leitung induzieren. Das Ergebnis ist eine „nervöse“ Software-Logik, die scheinbar grundlos in den Notlauf geht.
Fehlercodes verstehen: P0470 bis P0474 im Detail
Die OBD-II Norm definiert spezifische Codes für die rein elektronische Überwachung des Sensors:
- P0470: Allgemeiner Fehlfunktion des Sensor-Schaltkreises. Meist liegt eine totale Unterbrechung der Versorgungsspannung vor.
- P0472: Eingangssignal zu niedrig. Verdacht auf Kurzschluss nach Masse oder defekten Pull-Down-Widerstand in der ECU.
- P0473: Eingangssignal zu hoch. Klassischer Hinweis auf einen Kurzschluss nach Plus (5V oder 12V) oder eine fehlende Masseverbindung.
Wartung und präventive Diagnose
Eine regelmäßige Wartung der elektrischen Steckverbindungen am Abgasstrang kann viele Sensorfehler verhindern. Wir empfehlen bei jedem Service eine Prüfung der Stecker auf Korrosion (Grünspan) und den Einsatz von speziellen Kontaktreinigern. Da der Differenzdrucksensor extremen Vibrationen ausgesetzt ist, sollten auch die Pins auf mechanische Weitung geprüft werden, um Übergangswiderstände zu minimieren.
Zukunftsausblick 2026: Predictive Maintenance
Im Jahr 2026 wird die manuelle Signalanalyse zunehmend durch Predictive Maintenance ergänzt. Die Fahrzeuge senden kontinuierlich verschlüsselte Diagnosedaten an die Cloud. Algorithmen vergleichen das Signalverhalten Ihres Kundenfahrzeugs mit Millionen anderer Datensätze. Eine schleichende Verschlechterung der Signalantwortzeit wird erkannt, bevor eine Warnlampe leuchtet. Für die Werkstatt bedeutet das: Der Auftrag lautet nicht mehr „Fehler suchen“, sondern „Sensor aufgrund von Verschleißvorhersage ersetzen“. Die Signalanalyse bleibt jedoch das wichtigste Werkzeug, um diese automatisierten Diagnosen am Fahrzeug zu verifizieren.
Zusammenfassend lässt sich sagen: Wer heute einen Differenzdrucksensor mit Fokus auf die Signalebene prüfen will, muss die Brücke zwischen klassischer Elektrotechnik und komplexer Software-Architektur schlagen. Nur wer das Signalbild liest wie ein Buch, vermeidet teure Teiletausch-Aktionen auf Verdacht und stellt sicher, dass der Partikelfilter seine volle Lebensdauer erreicht.
